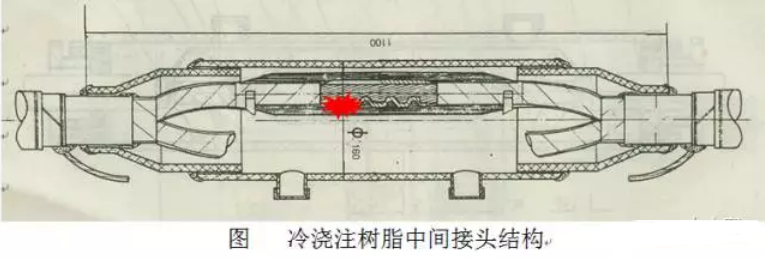

（一）、10kV冷浇注树脂中间接头击穿

事故原因：

由于中间接头连管压接不紧，电阻增大，导电体发热温升过高，导致绝缘碳化，以至于相间击穿。

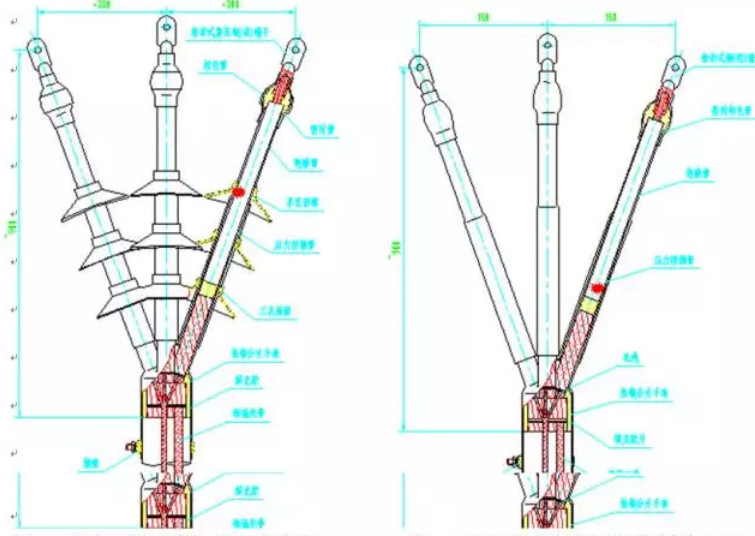

（二）、10kV热缩电缆附件终端击穿故障

事故原因：

应控管体积电阻率过低，击穿故障一般出现于应控管以上；

应控管体积电阻率过高，击穿故障一般出现于应控管以内。

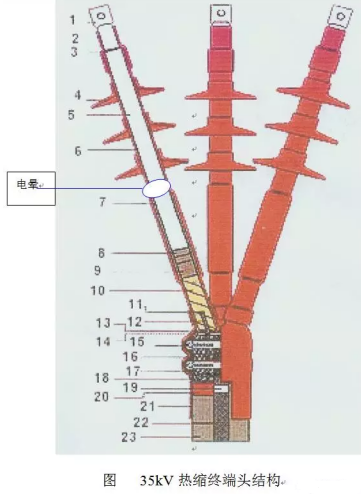

（三）、35kV热缩电缆附件应控管附近电晕

原因分析：

电缆屏蔽未端及应控管内部由于存在气隙，在高压电场下发生电晕。

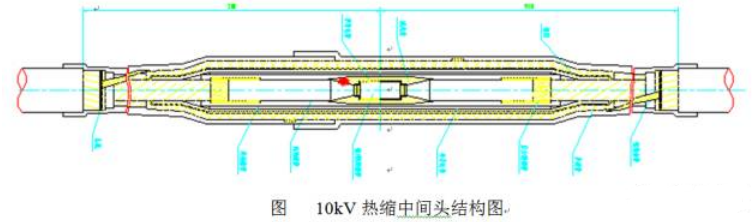

（四）、10kV热缩电缆附件中间头反应力锥处击穿

事故原因：

由于中间接头没有切削反应力锥，连接管与绝缘连接处电场突变，导致击穿。

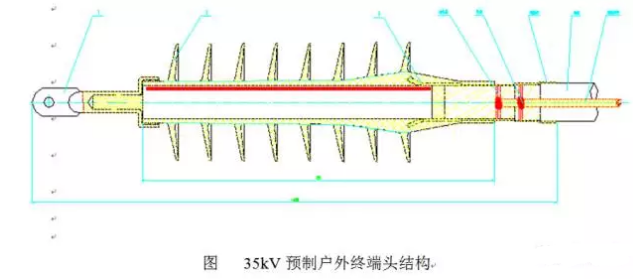

（五）、35kV预制户外电缆附件爬穿

事故原因：

由于户外终端绝缘套内孔孔径过大，与电缆绝缘过盈不到1mm，界面压紧力不够而爬穿。

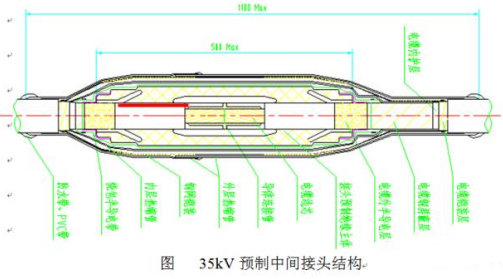

（六）、35kV预制中间接头爬穿

事故原因：

由于预制中间头半导电层脱碳，加上过盈量太小，为1mm，导致界面压力不足，而爬穿。

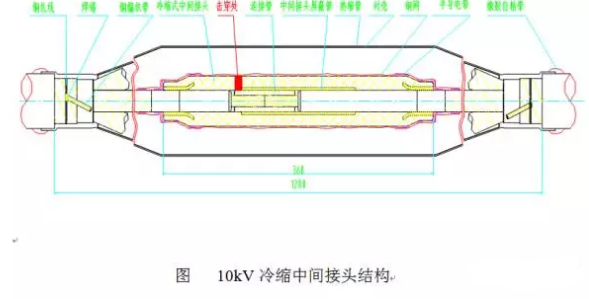

（七）、10kV冷缩电缆附件接头击穿

事故原因：

由于连接管压接后伸长过长，安装尺寸没有在中心，而偏向一端，造成连接管脱离屏蔽套，电场无法改善而击穿。

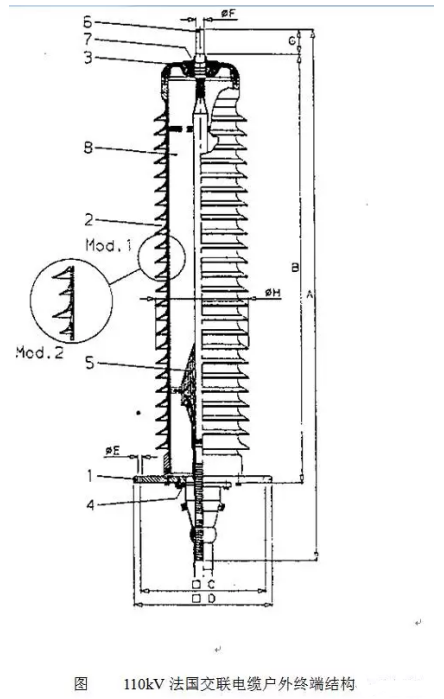

（八）、法国110kV交联电缆户外终端事故

事故原因：

由于上部密封设计不良，造成进水，终端受潮短路而击穿。

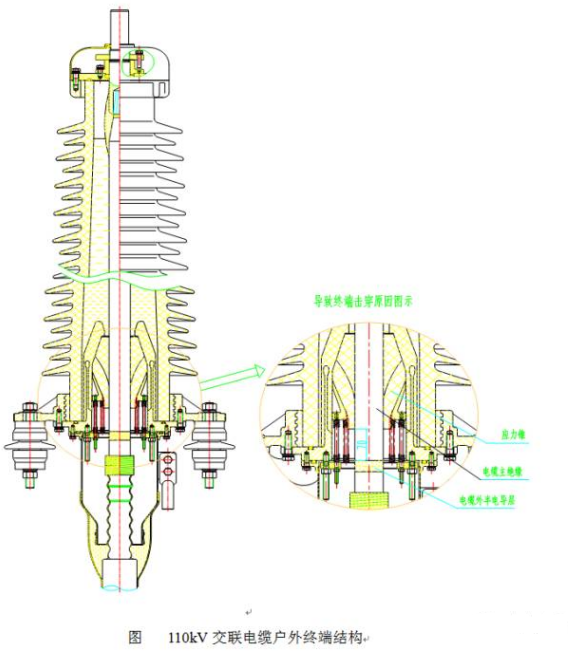

（九）、110kV交联电缆户外终端事故

事故原因：

由于施工时电缆剥切尺寸弄错，绝缘屏蔽多剥掉130mm，结果使得应力锥脱开绝缘屏蔽70mm，无法改善电场，而运行一年后击穿。

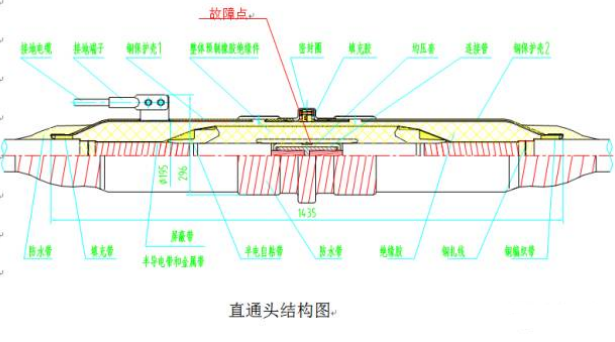

（十）、110kV预制中间接头爬穿

事故原因：

由于施工安装时，箍在接头连管外的金属均压套凹槽中的恒力弹簧尾部没有包扎好，造成套入绝缘套时，严重划伤绝缘套内表面形成爬电通道而击穿。
