1电缆附件发展进程

电缆附件是指电缆线路中各种电缆的中心衔接及终端衔接件,它与电缆一同构成电力运送网络。跟着电缆制造技艺的不时发展,电缆附件阅历了浇注电缆附件、绕包电缆附件、热缩电缆附件、预制电缆附件及冷缩电缆附件等几个阶段.如今运用最为普遍的是热缩电缆附件、预制电缆附件和冷缩电缆附件。

2各型电缆附件的构造

2.1热缩电缆附件

2.1.1热缩附件缩短原理.热缩材料又称为高分子外形"回想"材料,首要是运用结晶或半结晶的线性高分子材料经高能射线映照或化学交联后成为三维网状构造而具有外形“回想效应”的新式高分子功用材料.交联高分子在高弹态间具有弹性,施加外力拉伸或扩张后,骤冷使其维持情况,材料虽经扩张形变但具有“回想效应”,当温度升高到软化点以上,形变立即消弭,立刻康复到原来的外形[2-3].运用条件:-30~100℃.2.1.2热缩附件构造及首要部件．根据运用场所的不同,分为户内终端、野外终端、中心接头.户内终端首要部件:分支手套、应力管、户内绝缘管、密封管、配附件等;野外终端首要部件:分支手套、应力管、野外绝缘管,密封管、三孔雨裙、单孔雨裙、配附件等;中心接头首要部件:应力管、绝缘管、半导电管、护套管,配附件等。

2.2预制电缆附件

2.21预制附件安装原理.预制电缆附件选用高弹性、高韧性的特种硅橡胶,与电缆本体按必定过盈配合在工厂整体预制成型,运用时用力套进安装部位,国外又称为推进式电缆附件.运用条件:-50~200℃。

2.2.2预制附件构造及首要部件.根据运用场所不同,分为户内终端、野外终端、中心接头.户内终端首要部件:户内终端头,热缩指套、热缩管.配附件等;野外终端首要部件:野外终端头、热缩指套,热缩管、配附件等;中心接头首要部件:中心接头,热缩护套管、配附件等。

2.3冷缩电缆附件

2.3.1冷缩附件安装原理.冷缩型附件材料是运用高抗撕、高弹性硅橡胶优良的弹性,用螺旋管状塑料支撑材料将原始情况的附件扩张到工艺请求的外形尺寸,安装就位后,把支撑材料一圈圈连续抽掉,附件依托橡胶弹性紧紧地包敷在电缆上.运用条件:-50~200c。

2.3.2冷缩附件构造.冷缩附件首要部件.根据运用场所不同,分为户内终端、野外终端、中心接头.户内终端首要部件:户内终端头、冷缩指套、冷缩绝缘管.冷缩密封管、配附件等;野外终端首要部件:野外终端头.冷缩指套.冷缩绝缘管、冷缩密封管、配附件等;中心接头首要部件:中心接头.铠装带、防水带,配附件等。

3各型电缆附件的功用特征

如今这3种运用普遍的电缆附件在材料、构造、安装上具有明显的差别和特征,从而对运用也发作了较大影响.下面就运转可靠性,安装简约性、储存特性、市场价钱等方面逐一加以分析比拟。

3.1运转的可靠性

3.1.1从材料角度分析.预制电缆附件和冷缩电缆附件选用的是特种硅橡胶,而热缩电缆附件选用的是聚烯经塑料.硅橡胶分子链首要构造为Si-0键,分子键能高达444kJ/mol,而聚烯经分子链首要构造为C-C键,分子键能抵达340kJ/mol,从分子构造来说,硅橡胶更安稳.此外，硅橡胶还具有以下几种共同的功用!:①硅橡胶在-50~250℃间不断具有良好的弹性;②抗露电起痕才干强,抗露电起痕可抵达1A4.5级;③适用温度范围广:在-50~200℃状况下都可运用;④具有耐幅射、耐X射线、耐Y射线.抗紫外老化的特别功用;⑤憎水功用优良,淋雨情况下可主动迁移表面脏物,具有抗污秽才干;⑥安装后与电缆本体恤合为一体,对电缆主绝缘施加安稳的压力与电缆同呼吸,能有效降落电缆终端的放电量。

从多方面来说,硅橡胶比聚烯经功用更优良.因此,选用硅橡胶材料的预制附件和冷缩附件比选用聚烯姬材料的热缩附件功用更好,运转更可靠。

3.1.2从构造角度分析.电缆附件构造中,最关键的是电应力操控部件.选用电应力操控的首要目的是要操控处于电缆屏蔽层或隔离层结尾处的电应力.假设不选用电应力操控,便会发作放电,这时电缆屏蔽层或隔离层结尾的寿数便取决于屏蔽层端部处的电应力及首要电介质的放电电阻,普通寿数不超越1年.因此,对中高压电缆屏蔽堵截处均需选用电应力操控措施.处理电应力分布的办法首要有2种:一是运用改动屏蔽堵截处几许外形的模制电应力锥,另一种是在屏蔽堵截处运用应力管,即参数型电应力操控.它是运用材料的阻抗、电阻–电容特性来改善电应力分布。

应力管和应力锥操控电场应力的原理不同，可靠性差别较大。

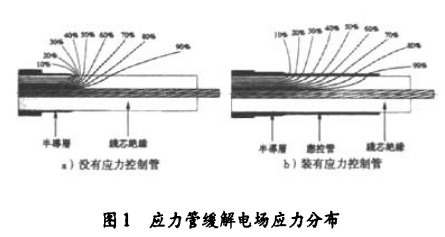

应力管是运用材料参数来操控电场应力,它对材料请求很高.制备应力管的材料有必要一同称心:体积电阻率在10°~10"Ω·cm;介电常数大于25.这2个条件要一同称心是比拟艰难的.由于这2项电气参数受每道消费工序影响都很大，对材料配方、共混、造粒、直到挤塑等工艺均有较严苛的请求,招致应力管电气参数极易发作漂移,可靠性较差,应力管缓解电场应力分布如图1所示。

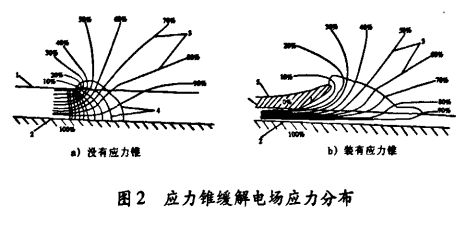

应力锥则运用部件几许外形来操控电场应力,对材料电气功用参数请求不高,体积电阻率在1~100cm就可称心.几许外形经过模具成型很容易得到保证,参数基本不会发作偏向.因此,应力锥构造的电缆附件比应力管构造的电缆附件可靠性要高得多,应力锥缓解电场应力分布如图2所示。

通常热缩附件中心部件是应力管,预制附件中心部件是应力锥,而冷缩附件有选用应力管构造的;也有选用应力锥构造的。

从前面所述,我们可以说选用应力锥构造的预制和冷缩附件运转可靠性,应力管构造的冷缩附件次之,应力管构造的热缩电缆附件要差一些。

3.2安装的简约性

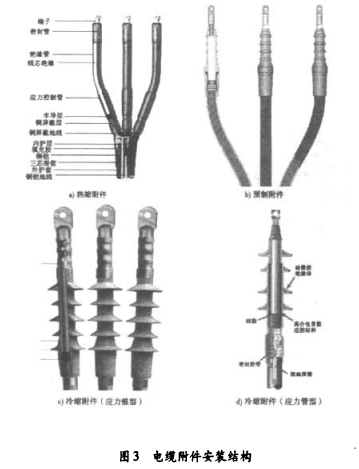

比拟浇注和绕包附件,热缩、预制、冷缩这3种类型的电缆附件在安装操作上均有很大改善.安装简化、效率进步,对环境和气候的依赖性也大幅度降落,是公认的新一代电缆附件.但细致到各型电缆附件,由于各自的特征,决议了它们在安装上还是有必定差异,各种电缆附件安装构造如图3所示。

热缩电缆附件由具有“回想效应”的聚烯经材料制成,现场安装时有必要抵达使其软化的温度条件( 120 ~ 140 ℃)才干康复其回想外形,因此需动明火(液化气或酒精喷灯)加热使其缩短.在烧烤时火焰不能太强,也不能过于会集在某一处。

时间太长,不然易形成热缩件烧糊,表面碳化.并且,热缩附件的配件含地线、铜扎线材料,也有必要要用火烤或电加热焊牢.因此给安装操作带来必定难度.另外在一些不能动明火的特别场所,如炼油厂、化工厂、煤矿山洞等地,热缩附件在运用上遭到约束。

冷缩附件由硅橡胶材料制成,在工厂经预扩张后用支撑管固定,现场安装时只需抽掉支撑管,由于硅橡胶具有优良弹性而主动缩短,抱紧电缆本体,因此不需动明火.加之冷缩附件的配件顶用恒力绷簧来固定地线,用铠装带来康复电缆机械强度,用防水带来康复电缆外护层和防水,不存在需动明火的当地,安装更为简约。

预制附件是选用具有极佳柔韧性和弹性的硅橡胶制成,比电缆本体小一些,在现场安装时运用硅橡胶弹性和硅脂的光滑性推入电缆本体安装部位,和电缆本体归于过盈配合.其他部件包括热缩分支手套、热缩绝缘管、护套管等,需现场用明火烘烤缩短.因此,预制附件介于热缩附件和冷缩附件之间,在一些不能动明火的特别场所预制附件运用也遭到约束。

综上所述,冷缩附件安装最为简约,完整不动明火,操作时只需现场抽芯即可,地线用恒力绷簧固定;预制附件安装次之,关键部件(预制橡胶件)不动明火,其他部件需动明火烧烤缩短;热缩附件安装比拟而言要复杂一些,一切部件均需动明火加热缩短。

3.3 储存特性

3.3.1规范种类不同.热缩附件和冷缩附件都是选用扩张工艺制造的,含3~4种规范,每种规范可适用于3个电缆截面;预制附件是在工厂预制成型,现场安装运用硅橡胶的优良弹性与电缆本体过盈配合,因此包括十几种规范,每种规范普通只适用于一个电缆截面.由此形成厂家和用户在备货上面临不同:预制附件有必要备齐一切规范,种类比拟繁复,灵敏性和适用性低一些;热缩附件和冷缩附件只需备3~4种规范,灵敏性和适用性高。

3.3.2储存期限不同.热缩附件和冷缩附件都选用扩张定型,但工艺上有很大不同.热缩附件是高分子聚烯经在加热到软化温度时运用机械或紧缩空气法停止约2.5~3倍(机械扩张可更高)扩张,随后骤然降温使其定型.聚烯经材料分子之间处于一种均衡情况,除非再次加热到软化温度,不然该外形在常温下可不断坚持不变.因此,热缩附件储存周期基本不受约束。

冷缩附件则是依据硅橡胶优良的弹性在常温下运用机械法停止约2 ~2.5倍扩张,随后放入支撑管使其定型.硅橡胶材料处于一种张力情况,当现场安装抽芯取出支撑管时,橡胶的张力会使其自然回缩.由于橡胶不断处于张力情况，在较长时间后会发作弹性疲惫,招致回缩不到位.因此,冷缩附件储存周期遭到约束,普通有必要在6~9个月之内运用。

预制附件则是在工厂预制成型,不经扩张，外形不断坚持如一,橡胶材料分子间处于一种均衡情况,现场安装直接推至电缆本体的相应部位.因此,预制附件储存周期不受约束。

3.4市场价钱比拟

同规范电缆附件比拟,热缩附件的价钱,冷缩附件的价钱,是热缩附件的4~10倍,预制附件价钱接近冷缩附件。

近年来,冷缩附件消费厂家增加,市场竞赛剧烈,价钱曾经趋低,进口产品(如3M冷缩附件)仍然维系较高的价钱.可是,国内产质量量良莠不齐,不如进口产质量量安稳.不过,从电缆附件国内市场发展的进程看,国产逐步取代进口将是趋向所向。
