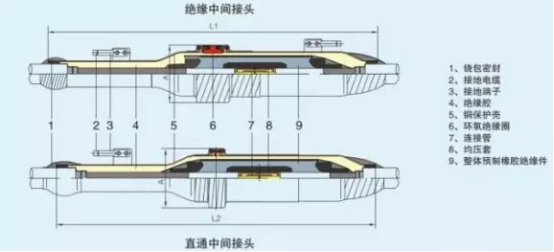

1高压整体预制中心接头

整体预制中心接头分绝缘接头和直通接头。壳体选用高强度铜材制造，壳内浇注EICR-8016高功用的防水绝缘密封双组份胶。最外层可配玻璃钢外保护盒，内浇注CL-8010高功用的防水绝缘密封双组份胶。具有较好的机械保护和出色的密封功用，产品结构紧凑合理、体积小，抗老化、防腐蚀；工作后无渗漏，防爆功用好，不会因事端构成碎片危及人身、设备的安全。各项技能功用安稳可靠，安装方便。

整体预制中心接头结构紧凑，设备简练，橡胶绝缘件内爬距长，规划裕度大，能适应于特别湿润区域长时间安全工作。外护层选用高强度保护壳和防水绝缘密封结构，具有出色的机械保护和密封功用，并具有出色的防腐蚀才干，保证接头长时间在恶劣环境下安全工作。整体预制中心接头防爆功用好，不会因事端构成碎片危及人身设备安全。最外层可配玻璃钢外保护盒，内浇注CL-8010绝缘防水密封胶，以增强其防水功用。

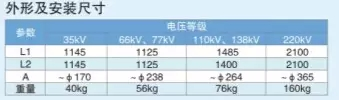

主要参数

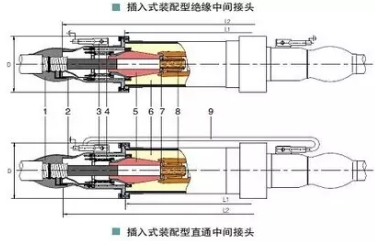

2高压插入式设备型中心接头

高压插入式设备型中心接头分插入式设备型绝缘或直通中心接头。其接头主体主绝缘为高功用绝缘树脂，选用先进的真空浇注成型工艺与金属保护壳成型为一个整体，摒弃了以往选用绝缘油或气体作为主绝缘的结构，消除了由走漏带来的问题。该接头可在一端先装塞止头成为一暂时终端，需联接电缆时，拆下塞止头插入式联接电缆即可。联接金具规划为插拔式免模压结构，设备极点便当。

高压插入式设备型中心接头接头主体选用高功用环氧树脂经真空整体浇注成型，防水防潮，耐机械损害；为全干式结构，杜绝了走漏问题；设备空间下，不仅能设备在电缆井或电缆沟内，还能直埋；设备时只需将处理好的电缆插入式即可，且联接金具选用插拔式免模压结构，设备简练；最外层可配玻璃钢外保护盒，内浇注CL-8010绝缘防水密封胶，以增强其防水功用。

主要参数

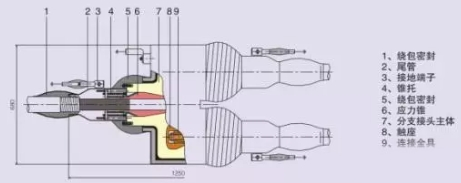

3干式“Y”形分支接头

交联聚乙烯绝缘电力电缆干式“Y”形分支接头是一种全新的整体插拔式高压分支接头，其分支接头主体选用高功用环氧树脂经真空整体浇注成型，无需加任何绝缘浇注剂或绝缘气体，分支主体外壳为一金属构件，防水、防潮、耐机械应力损害，此分支接头设备为全插拔式，只需将处理好的各相电缆插入式分支主体即可，可直接埋于地里，也可设备在电缆沟或电缆井内，具有其它高压分支接头难以比拟的特色，是现在市场上的一新式电缆附件。

“Y”形分支接头主体选用高功用环氧树脂经真空整体浇注成型，为全干式结构，杜绝了因走漏造成事端。

分支接头主体为一整体，外壳为金属构件，防水、防潮和耐机械应力损害，以保证此分支接头在各种设备环境下的正常工作。

分支接头结构紧凑、体积小、所需设备空间小，不仅能设备在电缆井或电缆沟内，且能直埋。

分支主体全部在公司预制成型，设备时，只需将处理好的电缆插入式即可，极为便当，因分支主体无任何填充剂或绝缘气体，在工作中完全不需要保护。联接金具选用插拔式免压接结构，设备极点便当。最外层可配玻璃钢保护盒，内浇注CL-8010绝缘防水密封胶，或配不锈钢保护壳，以增强其防水功用。

464/110kV 分支接头

64/110kV 分支接头适用于额定电压64/110kV、截面为240-1600mm2的交联聚乙烯绝缘电力电缆，是一种全新的高压插拔式电缆分支接头，专用于高压支线电缆与高压干线电缆彼此“Y”接及双分支。

110kV分支接头（卧式）

110kV分支接头（立式）

64/110kV 分支接头外壳由不锈钢构成，箱内填充SF6气体，箱内放置三组在工厂已预先设备调试并密封好的通用插拔座，电缆插拔头与气体完全隔绝。具有全绝缘、全密封、耐腐蚀、防水功用优秀的特色。插拔时无需充/放SF6气体。

分支接头结构紧凑，重量轻，体积小；设备时只需将电缆处理好后，装上应力锥并套入插拔头，然后一起插入式任一插拔座，紧固相关零部件即可；当电网改造或替换电缆时，可将电缆拔出，替换少数零部件即可重新设备工作，具有易于设备保护等特色；能削减停电时间过长造成的损失。

分支接头箱体上装有防爆膜、压力表、报警器以及充/放气阀等设备；能及时了解并调理箱内气压，能使分支接头适用于各种工作环境，并提高了分支接头工作时的安全性。

本分支接头为全干式结构，无需加任何绝缘浇注剂，故不存在因预制应力锥浸泡在绝缘浇注剂中的现象，进一步提高了应力锥的使用寿命；杜绝了工作过程中出现漏油等相关现象。

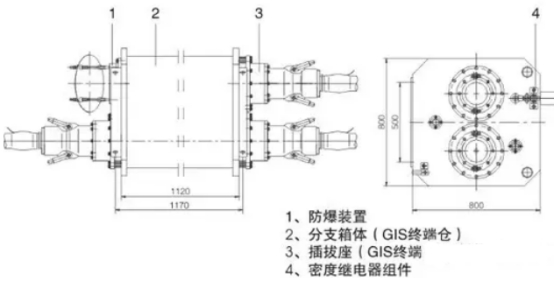

YJJFQ-Ⅰ(卧式)分支接头

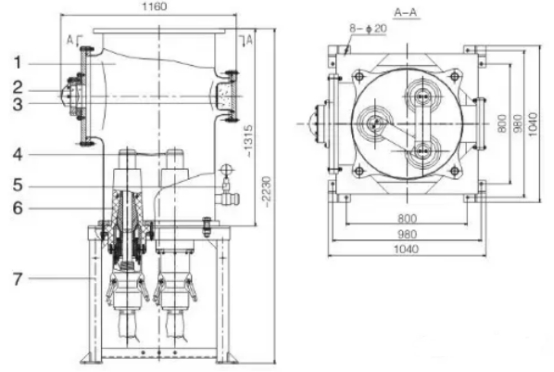

YJJFQ-ⅠⅡ(立式)分支接头
