热缩套管的外层资料具有绝缘防蚀、耐磨等特点，而内层有低熔点、防水密封和高粘接性等长处，常被运用于线缆等的密封、绝缘和防护。本文详细全面地介绍了热缩套管选型中需求关注的的主要参数、正确检测方法，以及运用留意事项，并举例介绍怎么运用Digi-Key网站完结热缩套管的产品选型。

热缩套管的外层资料具有绝缘防蚀、耐磨等特点，而内层有低熔点、防水密封和高粘接性等长处，常被运用于线缆等的密封、绝缘和防护。

热缩套管的主要参数

热缩套管主要有长度、内径(ID)、外径(OD)、壁厚(W)以及缩短率等参数。长度、内径、外径和壁厚都比较简单了解，其中内径依据热缩套管的缩短性，可分为出厂内径、出厂壁厚和加热修复后内径和壁厚。缩短率是指出厂内径和加热修复后内径比值。

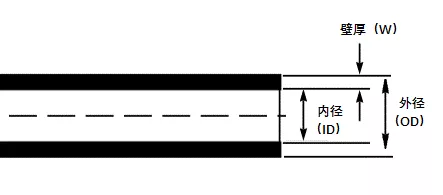

图1：热缩套管主要参数

热缩套管的选型要点

怎么挑选适宜的热缩套管呢？这不仅取决于热缩套管的尺度，跟热缩套管的缩短比例也有很大联系。许多客户会依据热缩套管的内径、外径、壁厚以及缩短率等参数进行挑选，这些参数在Digi-Key网站上都是列出的。

然而许多客户在挑选的时分，往往忽略了热缩套管的缩短性给热缩套管功能带来的影响。在热缩套管受热以后，尺度会发生改变。所认为你的运用挑选一个适宜尺度的热缩套管，不是那么简单。

为了使热缩套管的绝缘性、防水性、密封性等功能不受到影响，热缩套管的出厂内径至少超过所运用物体直径的20%。二挡热缩套管加热修复后，所运用物体内径至少要比修复后内径高10%。

列如，TE的RNF-100系列热缩套管的出厂内径是1.0”，修复后内径是0.5”。那适合的运用物体直径规模如下：

0.5+0.5 x 10% = 0.55”1-1 x 20% = 0.8”

所以说，最适宜的运用物体直径规模为0.55—0.8”。

这并非说，底物超过这个规模不能用，仅仅影响热缩套管的功能。比如超过0.8”，在套热缩套管的时分或许不那么简单，并且加热修复后，热缩套管的绝缘性、防水性等功能会下降。假如低于0.55”，因为修复后的内径已经是0.5”，会导致密封性下降。

另外，在挑选热缩套管色彩的时分，记得热缩套管在膨胀时色彩时会变浅。这也就是说，在运用后热缩套管的色彩或许跟刚收到时分的色彩略微有区别，但这不是缺陷。Digi-Key网站上也列出了热缩套管色彩的参数。长度的变换也是一个在运用时需求考虑的因素。

热缩套管参数的正确检测

因为热缩套管的伸缩性和柔软性，使得其尺度检测起来不太简单。

内径 (ID) 检测
热缩套管是有伸缩性的，许多人选用传统的尺度检测方法，游标卡尺或许会导致热缩套管拉伸变形从而得到过错的检测成果。如下图所示，在检测时热缩套管拉伸变形，从而导致了过错的内径检测成果。

图2：拉伸导致内径检测偏大

为了处理检测时尺度变形的问题，能够用一套已知尺度的塞规来处理这个问题。依据热缩套管的尺度，挑选适宜的塞规（先用外径小于热缩套管内径的塞规，然后一步步替换尺度大的塞规直到尺度适宜）。需求悄悄缓慢的将塞规塞进热缩套管，这样就能够得到正确的热缩套管内径尺度，即该塞规的外径。

图3：运用塞规正确检测内径

外径 (OD) 检测
检测热缩套管外径时，游标卡尺的外力很或许会导致热缩套管压缩，导致检测成果偏小。如下图所示：

图4：压缩导致检测外径偏小

正确检测热缩套管外径的方法，像检测内径一样，塞入适宜尺度的塞规，很容易就能够测出热缩套管的外径。检测方法如下图所示：

图5.正确的热缩套管外径检测

壁厚 (W) 检测：
测出了内径和外径，壁厚就很简单经过以下方式算出来了。
壁厚 W = （OD-ID）/2

以上参数的检测，均为出厂参数测验。加热回复后，这些参数均会发生改变。

长度的缩短率检测

长度的缩短率检测就需求对热缩套管加热，检测加热前以及加热修复后的长度改变率。长度的改变一般会用一个百分比来检测表明，这个改变规模一般在-10%--0%（不是所有的热缩套管都是这个值）。不过这个改变率能够采纳以下公式检测核算。

长度缩短率 = (L1 - L2) / L2 X 100%

- L1为缩短修复后长度

- L2为缩短前长度

另外，检测长度缩短率尽管看上去很简单，或许会因为一些不当操作，导致检测成果犯错。比如检测东西精度不行、热缩套管加热不充分导致缩短不彻底，这些问题只需求确保加热彻底、检测东西精度高，就能够处理。此外，热缩套管在烤箱加热时简单黏住，在烤箱加热时热缩套管需求用一个铁丝类的产品防止热缩套管黏住。

热缩套管运用留意事项

不要经过拉伸热缩套管套在线缆或者管子上，因为这或许会导致修复后热缩套管撕裂。

因为热缩套管被运用时，有个最小打开直径，始终运用指定的最小打开直径。不要假定每个批次的产品尺度彻底一致，但是它始终会满足指定的最小打开直径。

不要假定热缩套管每次都会缩短到彻底修复的尺度。有时分热缩套管会缩短的比指定的修复内径多一点，但是它仍满足足够的缩短尺度。

不要把热缩套管剪得比需求的装置长度长，因为热缩套管在修复后会变长。缩短的越多，长度就会变得更长，能够依据数据手册上长度改变率核算你所需长度。

不要把热缩套管运用在有锋利边际的东西上，因为热缩套管很简单被刺穿。

要遵从装置指南，特别是关于温度的。假如温度太低，会导致修复不彻底；假如温度太高，会烧坏热缩套管。

假如你用热枪来修复管子，有或许会看到一些 皱纹。这是因为受热不均引起的，但一般不会影响热缩套管功能。一般建议运用烤箱修复，因为这样受热会均匀；或者运用热抢加热基板，在基板上修复。

总结

热缩套管不同的参数具有不同的功能，因此在选料、检测及运用运用时須留意不同事项。
