高压电缆附件是如今高压输电系统的重要组成部分，其质量问题关系到高压电网的安全运行。一旦电缆设备出现故障，将会造成巨大损失。因此，对电缆进行状态监测意义重大。局放量检测是目前最为常用的状态监测手段。本文讨论了局放的基本原理以及各种典型局放缺陷，对比了不同电缆局放检测方法的优劣。

什么是局部放电？

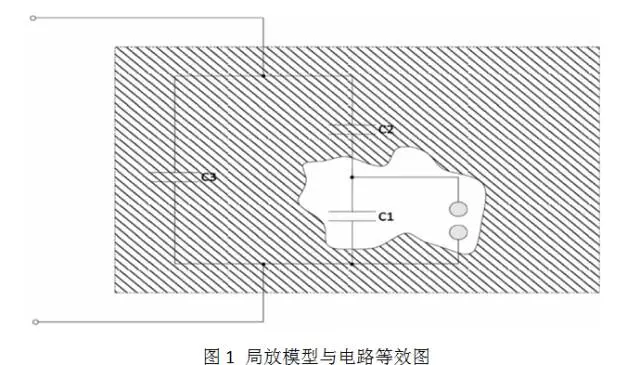

局部放电是发生在设备绝缘内部，未贯通高低压电极的放电现象，会造成绝缘劣化，最终导致电缆寿命缩短。传统的油浸纸绝缘电缆，局放对其绝缘性能影响较小，而对于固体绝缘电缆，如XLPE（交联聚乙烯）或者硅橡胶电缆，局放会对其绝缘造成永久性损伤，导致绝缘性能下降。图1展示了局放模型与等效电路。在生产或安装过程中，电缆绝缘内部存在缺陷，如固体绝缘的空隙（void），液体绝缘的气泡，或电场不均匀处。将空隙等效为电容c1，空隙的上层以及下层的绝缘材质等效为c2，临近部分的完好绝缘等效为c3。我们可以获得局放电路的等效模型。局放通常发生在绝缘内部，而且等效电容c1、c2以及c3无法被测量，因此，局放检测属于非直接测量手段。

等效电路的电压与电流波形如图2所示。电压UP（t）为施加在主绝缘上的系统电压，U10（t）为空隙上的电压。当U10电压升高到空隙的击穿电压UZ时，空隙击穿，C1两端电压下降，空隙绝缘恢复，同时C2被充电，当U10高于击穿电压Uz时，以上过程重复发生。而每次局放时，都将会在绝缘泄漏电流上叠加一个小的脉冲放电，如图2所示。通过检测放电脉冲发生的位置、时间以及幅值，我们可以对设备的绝缘运行状况进行评价。

不同频率下的局放

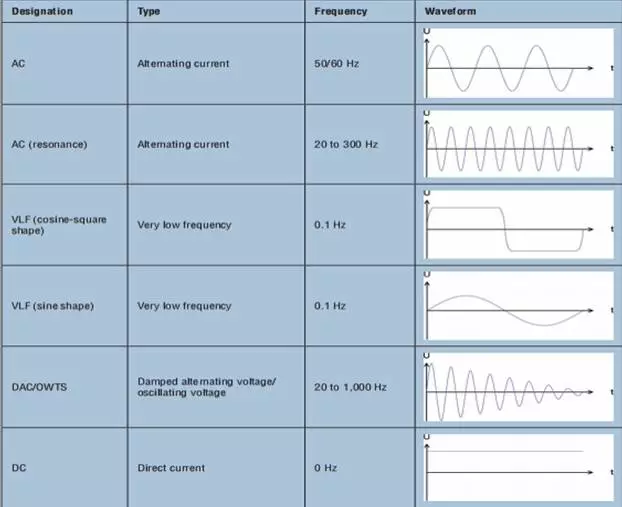

不同频率以及电压波形下局放的测量方法基本一致，因此，除了在工频电压下测量电缆局部放电外，还可以采用现场试验的方法，在电缆上施加不同波形频率的电压，对电缆进行局放试验。

由于直流电压对于电缆附件绝缘的破坏作用较大，因此不建议在直流电压下测量电缆局放，本文也不对其进行讨论。
